在加热管安装过程当中,根据设备和电压的要求,需要做出判断确定在设备中运用的是三角型接线还是星型接线,这样做才能保证加热管在设备中加热更加合理工作。380v加热管接法我们该如何去完成接线?
首先需要正确的判断使用电压:
1.通过计算测量得出:知道其电阻、功率或者其他电气参数则可以通过公式计算出其额定功率。确定好后可以通过测量仪器得出数值。公式:I=U/R P=UI=R*I*I=U*U/R 式中:I=电流(安);U=电压(伏);R=电阻(欧);功率=P(瓦特)。
2.实际接线使用得出:一般常规的电热管使用电压为220V、380V,在这两者之间不确定时,可以直接接220V的电压进行使用,通过观察电热管的工作情况进行判断,如果发热效果不佳,则可以得出其设定的电压要大于220V。
其次判断接线方式:
1.正常的电热管一般是选择380V的电压,380V的电压一般选择三角形接线方式。
2.未知电压选择接线方式:一般的使用380V的,选择三角形接法。如果未知电压,可以采用星形接法,如果发热效果不明显则可以判断电压。
最后分析三角接线与星型接线:
星形接法:三个加热元件(以三个加热元件为例),每个元件的首端(其实没有首尾,仅仅为了叙述方便)连在一起(这个点称中性点),三个尾端分别接三根相线,这种接法叫做星形接法。三个元件额定电压220伏时,可以用星形接法。如果三个元件电阻值不同,则中性点应该接零线。
三角形接法:三个加热元件,每个元件的首端接另一个元件的尾端,三个接点分别接三根相线,这种接法叫做三角形接法。三个元件额定电压380伏时,可以用三角形接法。如果三个元件电阻值不同,也不影响这种接法的可行性。

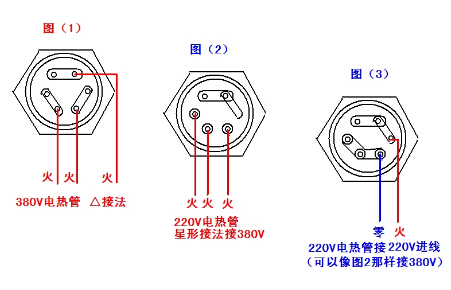

接线图
